Cell Viewer
담당자 : 김황근 차장 전화번호 : 010-2368-3929
- 납 축전지에 대한 점검기준인 IEEE 1188-2005, IEEE 450 권고기준에 적합한 제품
- 각 셀/모듈에 대한 전압, 온도, 내부저항을 상시 측정하는 제품
- CAN(Controller Area Network) 통신으로 고속 측정
- 정정 시 각 셀에 대한 전압 이상 및 방전 전류를 실시간으로 감시(시스템 이상 유무 및 불량 셀 확인)
- 리플 측정을 기본 기능으로 제공
- 활선 상태에서도 간단 설치 가능

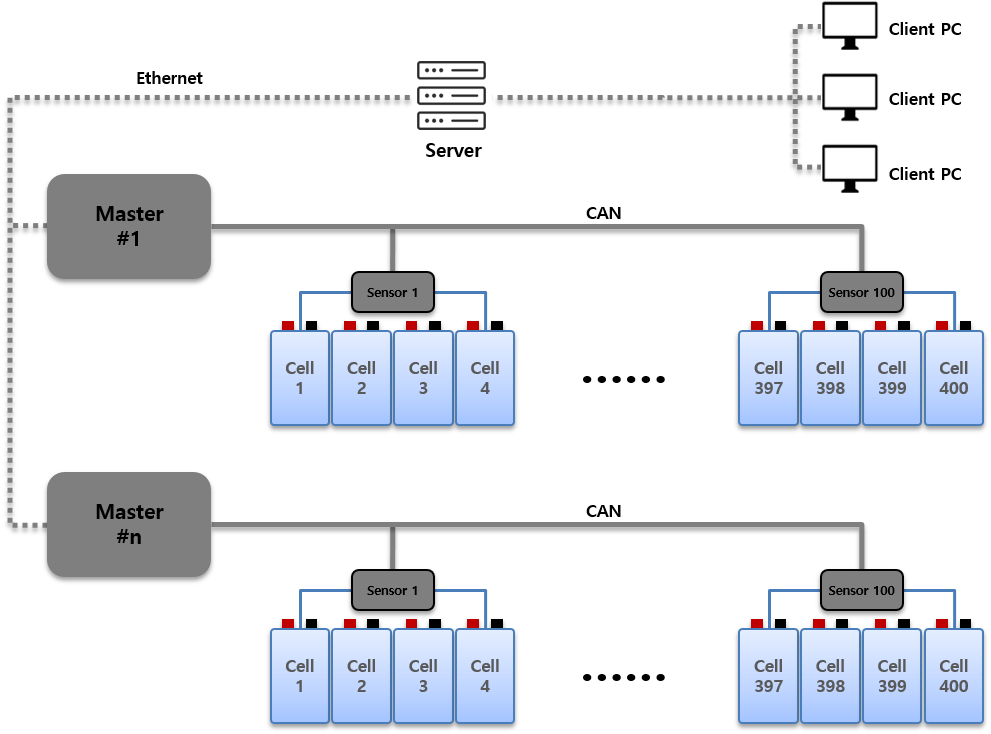

- 최대 400셀까지 동시에 감시 가능

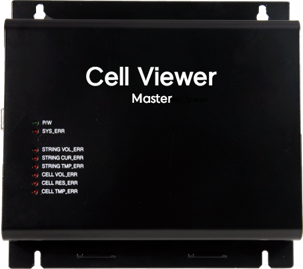

Cell Viewer Master
- 측정 데이터
조 전압, 조 전류, 주위 온도, 리플전류- 디스플레이
전원 및 시스템 이상조 전압, 조 전류, 주위 온도 이상
셀 전압, 셀 온도, 셀 내부저항 이상

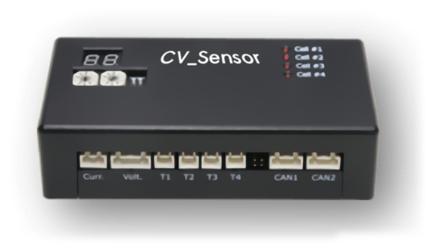

Cell Viewer Sensor
- 측정 데이터
셀 전압, 셀 내부저항, 셀 온도- 디스플레이
CAN ID 및 CAN 통신이상셀 측정 데이터 이상

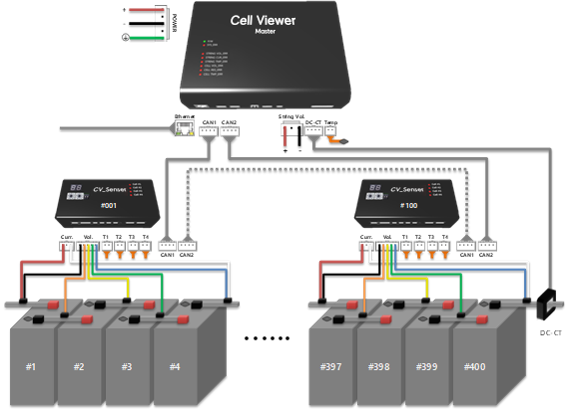

Cell Viewer 설치

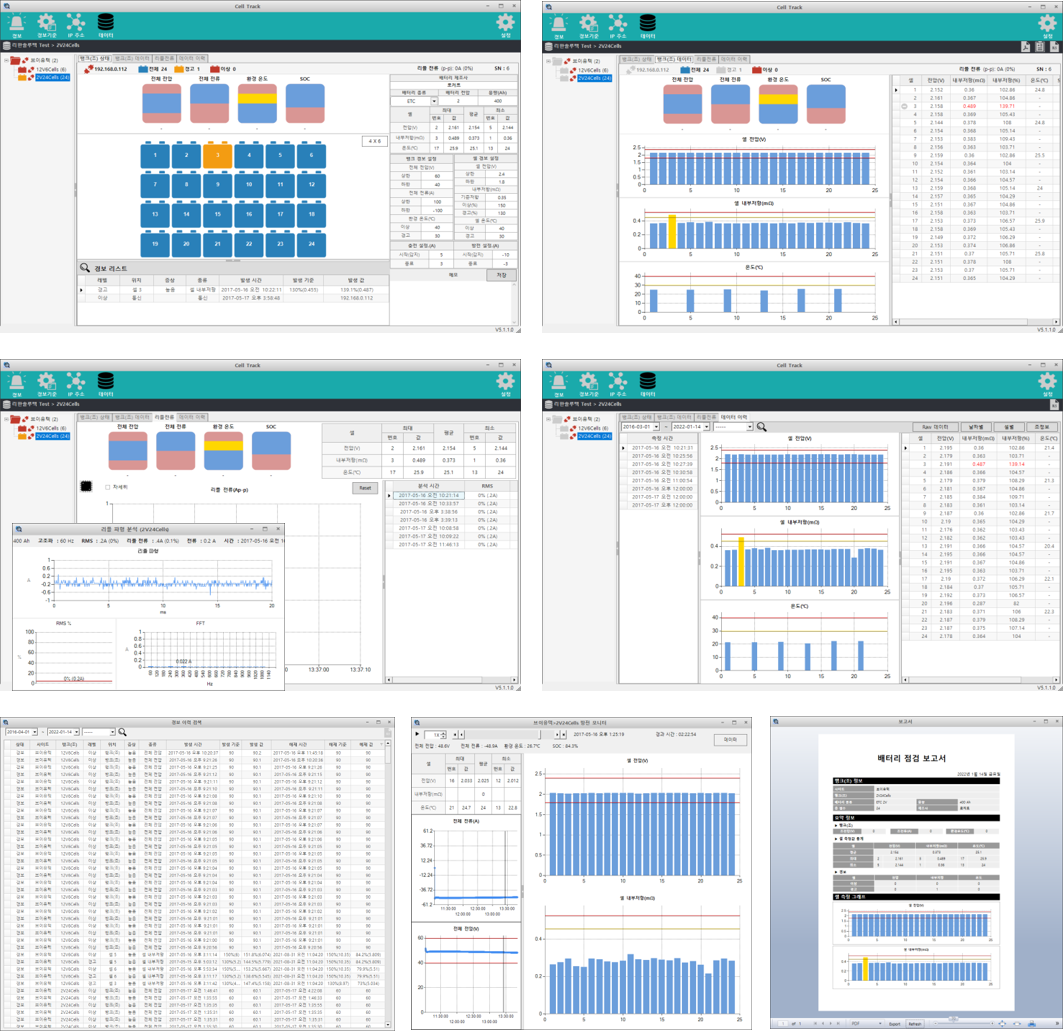

Cell Viewer 분석 프로그램
- 측정된 데이터는 전용 분석 툴에 의해 실시간 표시
- 관리하는 모든 축전지 데이터에 대한 통계 및 트렌드 정보 제공
- 알람의 실시간 관리 및 이력 정보 제공
- 방전의 실시간 관리와 이력 정보, 방전 리플레이 기능 제공
- 충방전 전류의 리플 전류값과 리플 분석 데이터(파형이나 FFT분석) 제공
- E-mail 및 SMS 전송 기능 제공(옵션)
Cell Viewer Master(Master)
측정 범위 및 정확도(Range & Accuracy)
-
조 전압
0 ~ 1,000VDC / ±0.5% of full scale -
조 전류
0 ~ 1,000VDC / ±1.0% of full scale -
조 리플
0 ~ 1,000VDC / ±5.0% of full scale -
주위온도
-20 ~ 80℃ / ±0.5℃
해상도(Resolution)
-
조 전압
0.1V / 조 전류 : 0.1A -
조 리플
0.1Ap-p / 주위온도 : 0.1℃
크기, 동작환경(Dimensions & Environment)
-
크기
245 X 170 X 45mm -
동작환경
온도 : 0 ~ 50℃ / 습도 : 80%RH 이하
측정 속도(Measuring Speed)
-
조 전압
0.1초 -
조 전류
0.1초
CV-Sensor(Sensor)
측정 범위 및 정확도(Range & Accuracy)
-
셀 전압
0 ~ 9.0V / ±0.1% of ±10mV(2V용)
0 ~ 17.0V / ±0.1% of ±20mV(12V용) -
셀 온도
-20 ~ +80℃ / ±0.5℃ -
셀 내부저항
0 ~ 100.0mΩ / ±2.0% of full scale
해상도(Resolution)
-
셀 전압
1mV
-
셀 온도
0.1℃ -
셀 내부저항
0.001mΩ
크기, 동작환경(Dimensions & Environment)
-
크기
128 X 61 X 35mm
-
동작환경
온도 : 0 ~ 50℃ / 습도 : 80%RH 이하
측정 속도(Measuring Speed)
-
개별 전압과 온도 측정
1초
-
개별 셀 내부저항 측정
회수 설정 가능

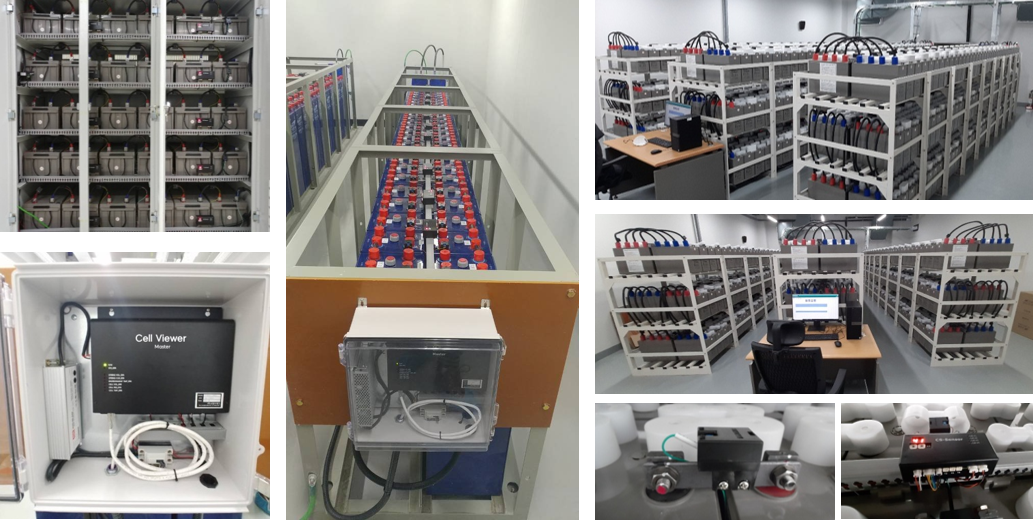

현장 설치 사진
